Камины с подогревом воздуха



На протяжении веков конструкция камина постоянно усовершенствовалась. Повышалась его теплоотдача. Уже в XVII веке в России для этих целей был создан камин со встроенным в топливник вентиляционным калорифером. Последующие исследования привели к оснащению каминов дымооборотами и превращению их в каминопечи. Появилась конструкция с насадной дымовой трубой, опоясанной воздушным каналом, в котором нагревается циркулирующий снизу вверх наружный воздух.



Далее пошли по пути устройства подъемных и опускных дымоходов, окруженных со всех сторон вентиляционными продухами для нагрева наружного воздуха. Такая, обычно характерная для печей система дымо-удаления привела к видоизменению топочного отверстия камина, которое стали оснащать двойными дверцами. Наружная делалась с декоративной отделкой, а внутренняя, рабочая, с поддувальными отверстиями.

Позднее для большей теплоотдачи стали делать камины с дополнительными системами нагрева проточного воздуха. В таких каминах топка полностью окружена каналами, которые на уровне пола помещения имеют закрывающиеся   жалюзи. Эти каналы делают в виде коробов из стального листа с их замуровкой в процессе кладки камина.

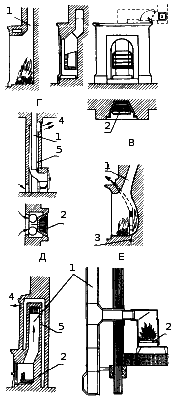

Камины с подогревом воздуха: А. Б. - простые камины, В. - камин с встроенным калорифером, Г. - каминопечь, Д. - каминопечь с кирпичными дымооборотами, Е. - металлический камин с отдельной дымовой трубой, 1 - дымовая труба, 2 - чугунная решетка, 3 - вход холодного воздухая, 4 - выход нагретого воздуха, 5 - циркуляционный канал

Исследования показали, что обычные камины дают 15-18% тепла от сожженного топлива, а камины с допольнительным воздушным подогревом, типа английского, - 36%, причем ½ этого тепла передается за счет именно этого подогрева. Кроме того, английский камин сооружают в комбинации с водяным отоплением, для чего вокруг топки устраивают водяные нагревательные элементы типа радиаторов.

Можно также повысить теплоотдачу, установив в портале (топливнике) камина воздухонагревательное приспособление. Оно состоит из тонкостенных стальных труб, согнутых по форме свода топливника и соединенных между собой в нижней части перемычками, которые используются в качестве колосниковой решетки или подставки.

Эффективность этого устройства увеличивают, оборудовав его принудительной вентиляцией от любого подходящего для этих целей прибора (пылесоса, фена, оконного вентилятора и т. д.).

Воздухогагревательное приспособление: а - схема действия, б - общий вид, 1 - пылесос, 2 - коллектор, 3 - крепеж, 4 - тонкостенная труба, 5 - вариант крепежа труб хомутами
