Теплозащитные качества наружных стен
При нормативной влажности внутреннего воздуха жилых домов 55 % наружные стены должны обладать такими теплозащитными характеристиками, чтобы влага, находящаяся в воздухе, не выпадала на внутренней поверхности стен в виде конденсата, а организм человека, находящегося в помещении, не переохлаждался в результате теплообмена с холодными наружными стенами.
Исходя из этого нормируются теплозащитные характеристики стены. Оптимальным считается такое сопротивление теплопередаче, при котором температура внутренней поверхности стены отличается от температуры внутреннего воздуха не более чем на 6°С. Эта величина называется нормативным температурным перепадом. Если в помещении температура воздуха составляет 18 °С, то на поверхности стены температура должна быть не ниже 12 °С (рис. 2.10).

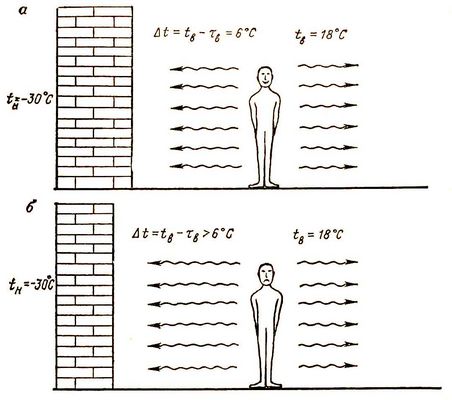

Рис. 2.10. Потеря теплоты
излучением при теплообмене человека с внутренностью комнаты (правая сторона
рисунка) и с наружной стеной (левая сторона рисунка)
а — при
нормативной теплозащитной способности
стены; б — при теплозащитной способности стены ниже
нормативной (длина стрелок изображает степень теплопотерь излучением)
Учитывая, что топливо стоит достаточно дорого и цены на него постоянно растут, ограждающие конструкции дома должны быть сделаны таким образом, чтобы в нем сохранялось максимальное количество теплоты и лишь незначительная часть уходила наружу.
Теплозащитные качества ограждающих конструкций принимают на основе экономических и санитарно-гигиенических требований. Считается, что наружное ограждение (стена, перекрытие) должно иметь сопротивление теплопередаче не менее требуемого, значение которого зависит от температуры внутреннего воздуха tB и наружного tH, нормативного перепада ∆tН и интенсивности теплообмена внутренней поверхности стены, характеризующейся коэффициентом теплообмена αв.
Требуемое сопротивление теплопередаче вычисляют по формуле
Rтр0 = (tB – tH) / (∆tH αB)
Теплозащитные качества стены зависят от коэффициента теплопроводности материала и его толщины и назначаются в зависимости от расчетных температур наружного воздуха и конструкции наружного ограждения (табл. 2.2).
Таблица 2.2. Теплозащитные качества наружных стен для различных климатических условий
Расчётная температура наружного воздуха, ºС | Район строительства | Требуемое сопротиивление теплопередаче, м², ºС/Вт | Ограждающая конструкция | Коэффициент теплопроводности, Вт/ (м.ºС) | Толщина,м | Сопротивление теплопередаче, м². С/Вт | |
-11 | г. Никольское Камчатской обл. | 0,6 | Однослойная панель из керамзитобетона плотностью 1400 кг/м³ | ![]() |
0,65 0,81 | 0,3 0,38 | 0,62 0,62 |
-13 | Новороссийск | Кирпичная кладка плотностью 1800 кг/м³ из обыкновенного кирпича на цементном растворе | ![]() | ||||
-15 | Курильск | 0,7 | Однослойная панель из керамзитобетона плотнстью 1400 кг/м³ | ![]() |
0,65 0,7 | 0,35 0,38 | 0,7 0,7 |
Кирпичная кладка плотностью 1600 кг/м³ из обыкновенного глиняного кирпича на цементно-перлитовом растворе | ![]() | ||||||
-39 | Бухта Находка Петропавловск-Камчатский Краснодар | 0,77 | Однослойная панель из керамзитобетона плотностью 1400 кг/м³ | ![]() |
0,65 0,81 | 0,4 0,51 | 0,77 0,79 |
Кирпичная кладка плотностью 1800 кг/м³ из обыкновенного кирпича на цементно-песчаном растворе | ![]() | ||||||
-26 | Москва | 0,92 | Однослойная панель из керамзитобетона плотностью 1200 кг/м³ | ![]() |
0,52 | 0,4 | 0,92 |
-61 | Москва Екатеринбург | 1,5 1,8 | Трёхслойная железобетонная панель толщиной 0,25 м с утеплителем из полистирольного пенопласта плотнстью 100 кг/м³ | ![]() |
Для утеплителя | 2,07 | |
0,05 | 0,1 |
